一．试验箱品名型号：

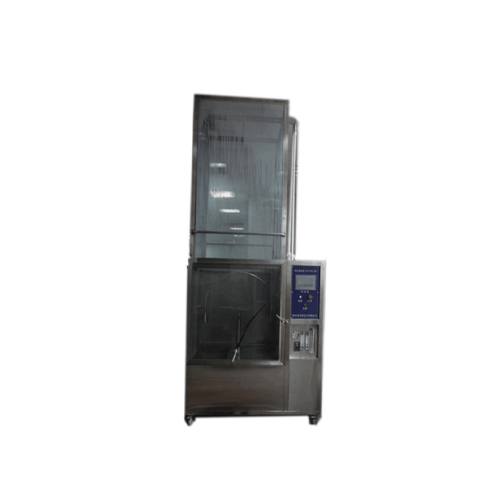

◆品      名：淋雨试验箱

◆型      号：YF-IP345

二．试验箱结构：

试验室分别由测试台、储水槽、控制箱、产品脱水缓冲区和喷淋系统组成。

三．主要技术参数：

1、试验箱总尺寸：深1200×宽1500×高3500㎜

2、内箱尺寸：深800×宽800㎜×高2700㎜

3. IP34: 摆管半径：400MM 一套。

4. 喷水孔径：0.4MM  间隔50MM

5. 摆管角度：120°--180°可设置

6．摆管速度：10-15每分钟，可设定转盘：φ300MM 共一个 。转速：3-10转/每分钟  承重：30公斤（按照程序设定旋转）304不锈钢设计制作

7、IP56： IP6喷头1个，IP5喷头1个,管径：304不锈钢管，IP5一条，IP6一条各3米长

8、喷孔尺寸：φ12.5mm，（IP6等级）；φ6.5mm，（IP5等级）

9、喷水压力：30～100kpa（可调）

10、喷水强度：IP6-100±10(L/min)，IP5-12.5±2(L/min)，

11、喷水持续时间：3、10、999min（可调）

12、运行时间控制：1～9999min(可调)

13、水循环系统，保证水源循环使用

14、受水面：产品正面

15、喷水压力表，可显示喷水压力

16、控制系统:触摸屏智能控制系统。

 系统控制界面

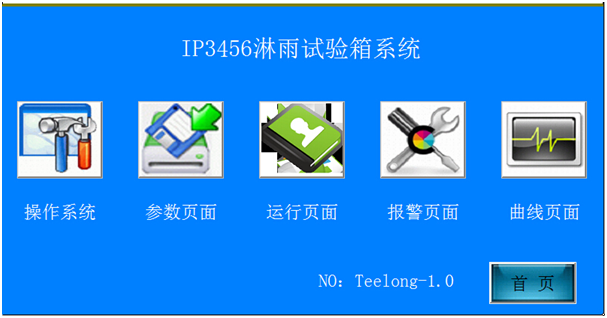

首页界面

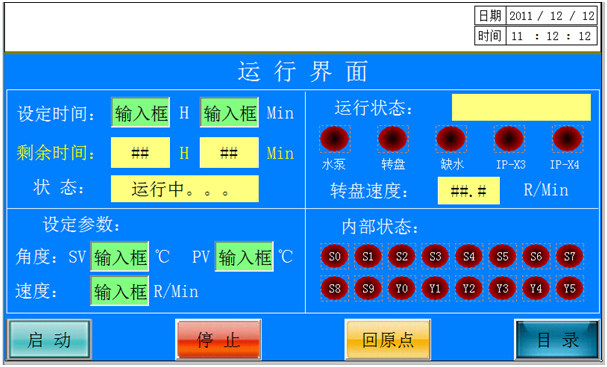

运行界面

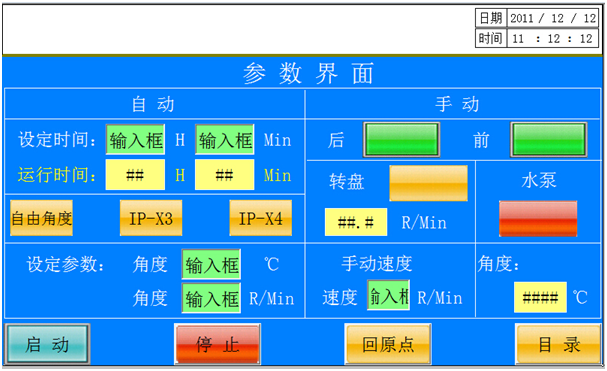

参数界面

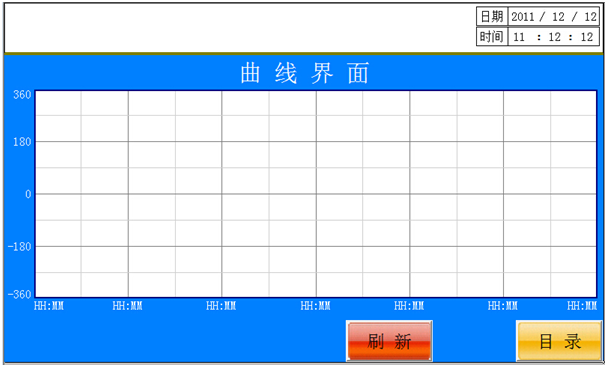

曲线界面

四．试验箱材质：

1、喷管：304不锈钢管

2、喷头：SUS304不锈钢板

3、台面：磁砖（客户自备）

4、IP56台体内支架：不锈钢方通，PU软管

5、电气控制配件选用正泰、欧姆龙、德力西、富士等国际知名品牌

6、大功率水泵3KW 多个电磁阀控制水路。

7、IP34、56控制系统同在一起操作，IP等级可选择测试。
